為了響應國家“智能制造 2025”，滿足橋梁制造行業智能化制造的要求，武船重工借助橋梁板單元生產搬遷的契機，在武船雙柳裝備制造基地橋區新建一個四聯跨車間。該車間的建造目標為智能化橋梁板單元生產車間，年產鋼箱梁板單元 16 萬噸。

板單元智能化車間工藝裝備是以港珠澳大橋項目建成的板單元生產線工藝裝備為基礎，新增部分先進智能化工藝設備，提升信息化和自動化“兩化”融合水平，并在橋區現有廠房?jī)?nèi)建設智能化鋼板庫和智能預處理流水線，形成從鋼材預處理到板單元的智能化加工制造車間。

武船重工中標國家深中通道項目并將其作為重點目標工程，該項目要求結合工程建設領域BIM 技術的推廣，全面實現數字化、自動化、信息化，管理全過程實現軟件化、可視化和權限化管控。該智能化生產車間的建設規劃，將以深中通道項目的智能化要求為標準實施。

?

武船重工智能制造信息平臺CSIC-IMS系統建設項目建設內容

項目以“數字化、網絡化、智能化、綠色化、服務化”為理念，總體規劃、科學設計，積極引入技術成熟、先進的橋梁制造工藝裝備，加速信息技術與制造技術融合，創造行業內領先的橋梁鋼結構智能制造示范企業。該項目包含深中通道“四線一系統”中的板材智能下料切割生產線、板單元智能焊接生產線和橋梁鋼結構工程智能制造信息平臺。

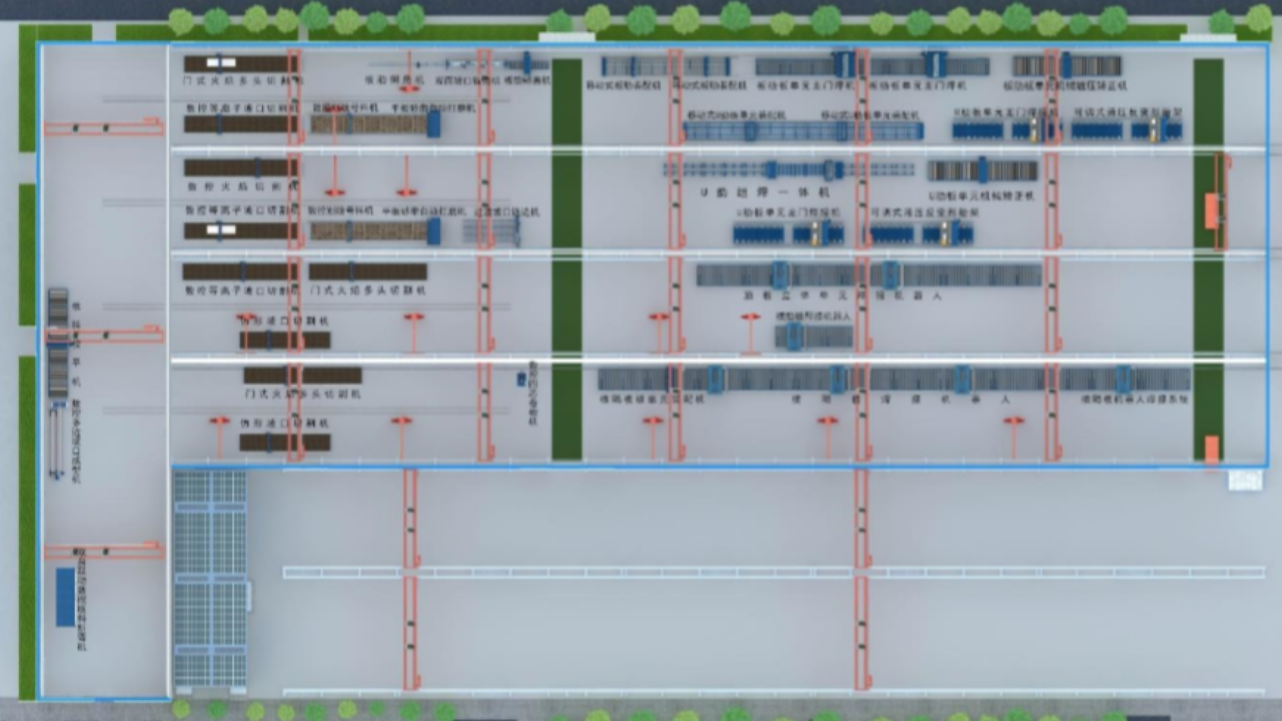

圖：橋梁板單元數字化生產線設備布置圖

?

橋梁鋼結構工程智能制造信息平臺涵蓋橋梁工程經營信息決策系統（ERP）、橋梁工程數字全模型管理系統(PDM）、橋梁工程物料優化及管控系統（LES）、橋梁工程制造集成智能化系統（MES）四大子系統，并全面對接業主 BIM 信息化管理平臺。

通過科學整合各個業務系統于統一平臺，可以快速集中各個業務系統的優勢，充分利用公司已有或?qū)⒔ǖ男畔①Y源和信息系統，滿足不斷變化管控模式、流程環境下，結合業務需求，通過系統集成構建企業 門戶管理平臺，采用基于 ESB 的企業應用集成框架，構建 SOA 的體系架構，實現公司多個應用之間的高效集成，整合業務流程，實現對企業信息資源的集中統一管理，提升信息化應用能力。

1）搭建基于業界標準的企業門戶

建設一套符合 SOA 架構的企業門戶。通過整合現有的各類業務系 統，實現單點登錄，建設統一系統的界面標準，規范現有和未來系統的界面。

2）搭建企業服務總線集成不同業務系統

通過 ESB 這種基于目前最為先進的面向服務架構（SOA）的最佳實現，集成不同的應用軟件和應用系統，充分利用現有系統已有功能，提供獨立于各系統的流程管理和服務監控，提供一套先進、高效、穩定、開放、安全的應用集成服務，實現各個業務系統的跨系統流程流轉、數 據的互聯互通，建立接入 ESB 接口規范、開發規范和管理規范。

3）統一數據集成與展示

通過數據集成工具抽取各業務系統數據，利用報表等數據展示工具構成數據的前端分析、展現，形成決策分析報告，對數據進行統一集 成。使門戶和 ESB 有機的結合起來。

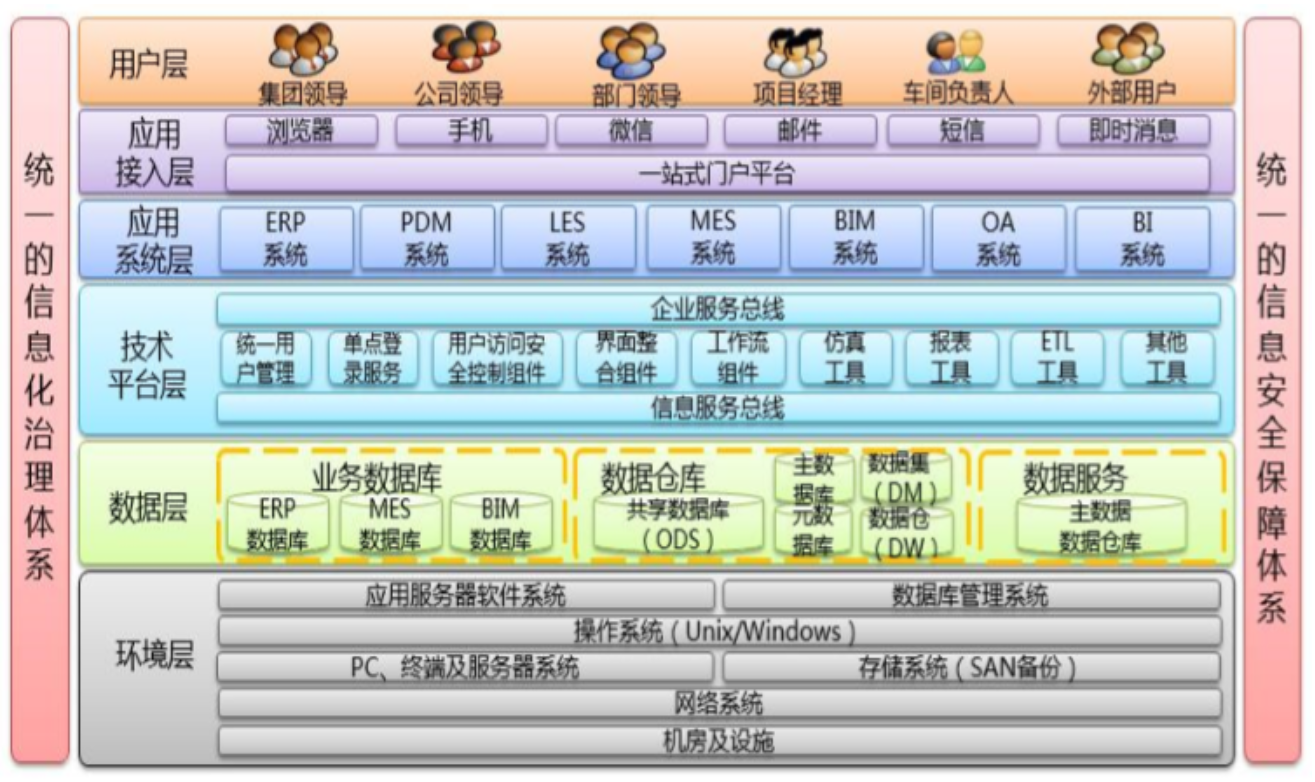

系統總體架構如下圖所示：

圖：系統總體架構圖

數字化管理平臺?

數字化管理平臺是數字化企業的大腦和神經，以橋梁工程經營一體化信息系統（ERP）為基礎，通過企業內外部管理的數字化和最優化，打造數字化管理平臺，為集團化管理和決策提供運行手段。橋梁工程經營一體化信息系統（ERP）提供資源管理、決策支持、生產計劃管理等功能。

數字化設計?

數字化設計是數字化企業的基礎，是制造數據的源頭，以橋梁工程 數字全模型管理系統PDM為核心，對 CAD、CAPP、CATIA 等數字模型進行管理，形成產品數據可視化、工藝規劃可視化、項目過程可視化的產品研發平臺，改善在設計和工藝過程中的產品數據問題。

數字化制造

數字化制造是數字化企業的核心，該系統以橋梁工程制造集成智能化系統（MES）為基礎構，通過生產過程控制的數字化、自動化和智能化，實現傳統的機械制造向現代數字制造轉變，實現剛性生產向柔性生產轉變，從而降低制造過程中可能給質量、成本和時間帶來的負面影響。該系統提供計劃排產、生產加工管理、設備管理、質量追溯管理等功能。

數字化物料管理?

數字化物料管理是數字化企業的基石，是資源數據的重要組成部份，以橋梁工程物料優化及管控系統（LES）為支撐，融合企業的下料 計劃管理、鋼板堆垛管理、套料管理、圖文檔管理、下料成本管理、可視化管理、移動終端應用、自動化智能裝備集成管理、以及設備數據采 集監控管理等核心業務。整合并優化業務處理模式，實現倉儲物流業務的標準化作業，提供不同級別的缺件預警、實現倉儲業務單據條碼化，提升庫內作業效率、降低差錯率、降低運營成本；將企業的計劃、套料、倉管、車間、財務等各部有機融合協同工作。

效益價值

雙柳基地橋梁板單元生產線智能化能力提升建設項目建設完成后，通過整合、新增工藝裝備以及鋼箱梁橋梁工程智能制造信息服務平臺的應用，可提升產品加工工藝，減少人工開制坡口、火攻矯正旁彎等環節，同時對焊接過程進行實時監控，提升產品質量，實現年產16萬噸鋼箱梁板單元的產能，并將提升車間信息化和自動化“兩化”融合水平。

（1）提升生產效率

通過優化鋼板庫，可減少人工翻找、整理鋼板時間，板材入庫、出庫效率可提升50%；通過制造集成智能化管理系統對生產計劃進行管理，能靈活應對插單、變更等情況，保證生產計劃合理高效運行，可提升計劃排產效率10%；通過分析優化加工、焊接設備配置，提高了單臺設備的利用率及生產線的生產效率，可實現板肋板單元年產12600塊、底板U肋板單元6000塊、面板U肋板單元23700塊、橫隔板單元3900塊、齒形板6300塊；通過信息化平臺的建設，管理全過程實現軟件化、可視化和權限化管控，提升管理效率；

（2）節約人工成本

通過新增坡口切割機、板肋矯直機、焊接專機等工藝裝備，優化生產工藝，減少下料人工開制坡口、板肋火攻矯正、橫肋板單元等人工裝焊環節，優化車間人員配置，節約人工成本；

（3）提高智能化水平

通過建設智能化板材庫，對板材及零部件進行倉儲及物流管理；通過對車間設備組網，實現對板單元預處理、下料、裝焊等生產計劃、調度、數據等信息的管理；通過三維設計軟件、套料軟件、對工藝設計、產品數據等進行管理；通過對物資、資金、信息等資源進行管理；最終通過各系統的融合，完善數字全模型工藝設計信息等數據，使其能與業主方BIM對接，實現人機一體化智能生產車間的目標。
