? ? ? ?1.1.1?企業簡介

? ? ? ?四川省鋼構智造有限公司是四川省交通建設集團股份有限公司下屬控股子公司，公司致力于各類橋梁鋼結構的制造及安裝，秉持“智能化、數字化、標準化、精益化、綠碳化”發展，力爭成為西部優秀，國內卓著的鋼結構橋梁智能化制造企業。

? ? ? ?1.1.2?項目概況

? ? ? ?本項目位于四川省眉山市甘眉工業園南區四川省鋼構智造有限公司廠內，采購的高端激光切割設備主要用于聯合廠房下料工段的鋼板切割下料作業，并應用下料生產管理系統，提升排產效率與準確性、細化生產過程管控顆粒度，推動公司切割車間向智能化切割車間轉型。

? ? ? ? 1.1.3?建設內容

? ? ? ???下料切割設備

? ? ? ?下料廠房包含有預處理區、板材存放區、切割區域、板件存放區等，鋼板會依次經過以上各區，完成對應的加工作業后進入到后續其他區域。其中，9臺20kw激光切割機安裝在下圖所示的切割區內，分6跨布置。設備涉及36M*3.5M大幅面，支持坡口切割和噴碼劃線功能，從激光器、激光頭、操作系統，床身及工作臺面等均按照高端配置進行針對性優化設計。

?

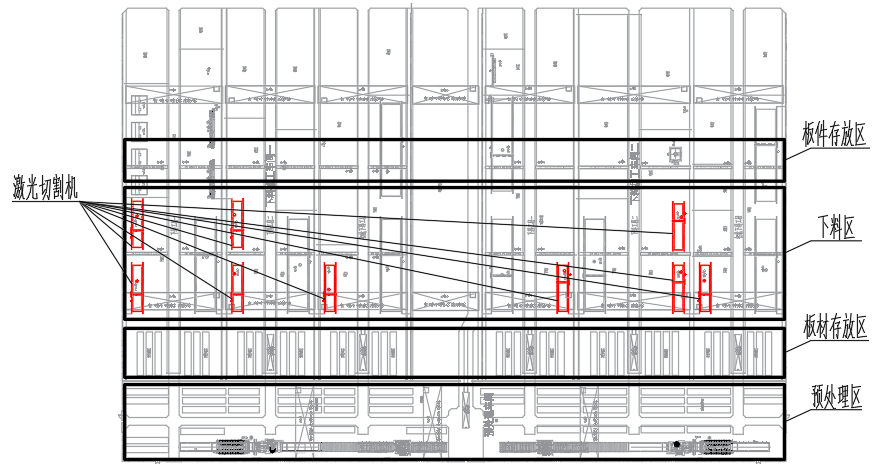

圖：聯合廠房下料及相關區域的布局圖

表：設備規格型號

注：WALC機型為大幅面激光切割機系列，1835代表該型號長度和寬度方向的導軌行程為18米和3.5米（其他類型以此類推），F(xiàn)代表垂直切割機型，P代表坡口切割機型，20000表示激光器功率為20kW。

?

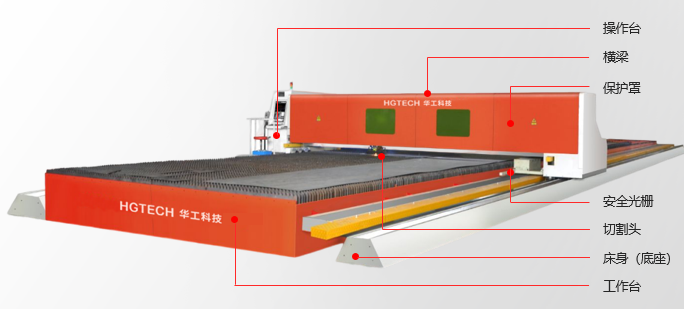

圖：設備示意圖

? ? ? ???切割MES

? ? ? ?專注于切割過程管控，致力解決傳統行業切割數據無法實時采集、切割工時無法精確統計、切割管理流程效率較低、切割質量難以追溯、切割生產數據統計分析缺失等問題。

?

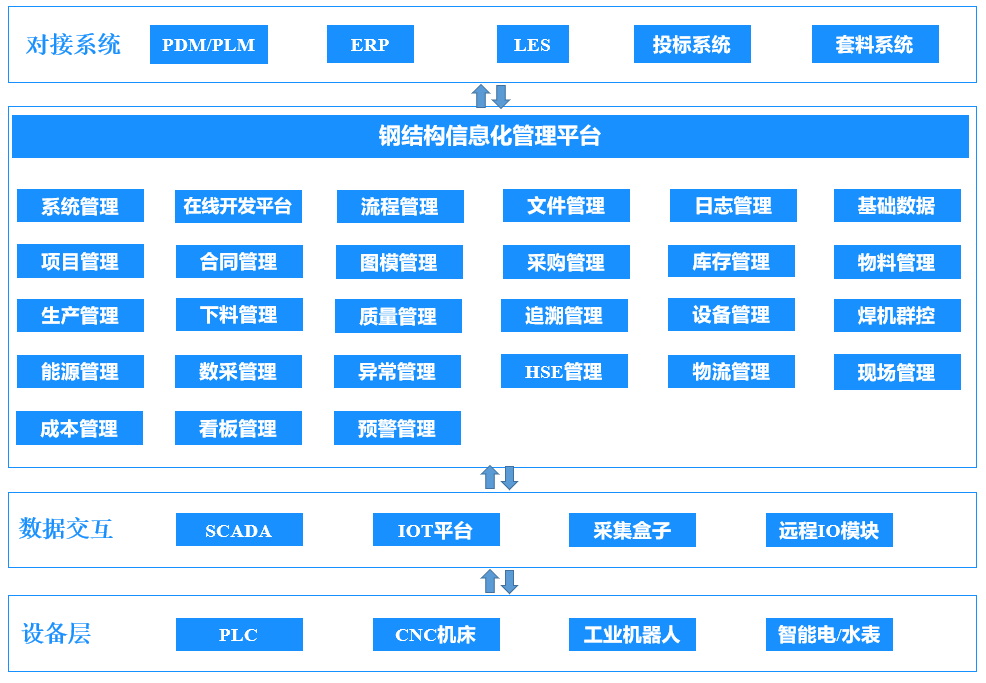

圖：切割MES系統架構

? ? ? ?1.1.4?效益價值

? ? ? ?廣泛應用具有切割幅面大、切割速度快、切割精度高等優勢的激光切割設備，并配合切割MES，實現切割生產過程中的全過程數字化管理，精益改善管理制度，提升車間管理水平，打造鋼結構橋梁智能下料工廠。
