? ? ? 企業簡介

? ? ? ?三一重起系三一重工核心企業，主要從事高端、中大噸位輪式、履帶式、隨車、塔式起重機系列產品的研發、制造和銷售。目前，生產基地包括三一寧鄉和三一湖州兩大產業園，擁有汽車起重機、全地面起重機、越野起重機、特種起重機、履帶起重機、隨車起重機、塔式起重機七大系列產品。三一重起系列產品自投放市場以來，以其先進技術、制作精良、實用可靠和行業服務贏得了廣大用戶的信賴。其中，三一重起履帶起重機從神州第一吊SCC4000到亞洲第一吊SCC9000，再到全球第一吊SCC36000A，是行業內第一家成功實現履帶起重機超起功能的企業，作為履帶起重機械不斷引領行業科技進步和產品升級換代。

? ? ? ?寧鄉產業園位于長沙寧鄉市高新技術開發區金洲大道西168號，為輪式起重機、塔式起重機的研發制造基地，產品包括：8-110噸汽車起重機、120-1600噸全地面起重機、6-16噸塔式起重機。

? ? ? 項目背景

? ? ? ?為促進制造強國建設，落實中國制造轉型升級，工業和信息化部啟動實施“智能制造試點示范專項行動”。此次試點示范項目涉及智能裝備和產品、智能制造新業態新模式等多個類別，三一集團成為工程機械行業首批入選企業，其所在的工程機械行業是國家的戰略產業，急需用信息技術對制造業進行升級，建立先進的制造和管理系統，做大做強中國制造業。以此背景為契機，三一集團將智能制造定性為公司未來發展轉型升級之道，并在北京、長沙、邵陽、昆山等主要園區啟動了多個智能制造“燈塔工廠”的建設。

? ? ? 建設內容

? ? ? ?華工賽百承擔無人化切割線中控系統建設，建設內容如下：

? ? ? ?中控系統對切割下料車間的整個生產過程進行管理，包括提出物料需求、管理材料庫存、管理任務隊列、安排零件分揀入托盤、生成物流指令、采集生產過程信息、排產保障下料工序生產效率最優等主要功能。

? ? ? ?每個單元獨立組成系統，有獨立的控制單元和人機交互系統，用于采集、存儲本單元內的系統信息，設備提供網絡接口，采用標準網路數據鏈路層TCP/IP通訊協議，與智能管控系統通訊。采用本地/遠程控制模式。當系統意外故障或其他原因引起的不能整線運行時，各個單元可獨立運行。

? ? ? ?系統能夠自動收集生產加工和設備數據進行分析匯總，通過電子看板實時監控顯示，打造鋼板下料、分揀的自動化生產線。項目預留DNC/ERP/MES/CAM等智能互聯互通通信接口，實現平臺智能化對接。

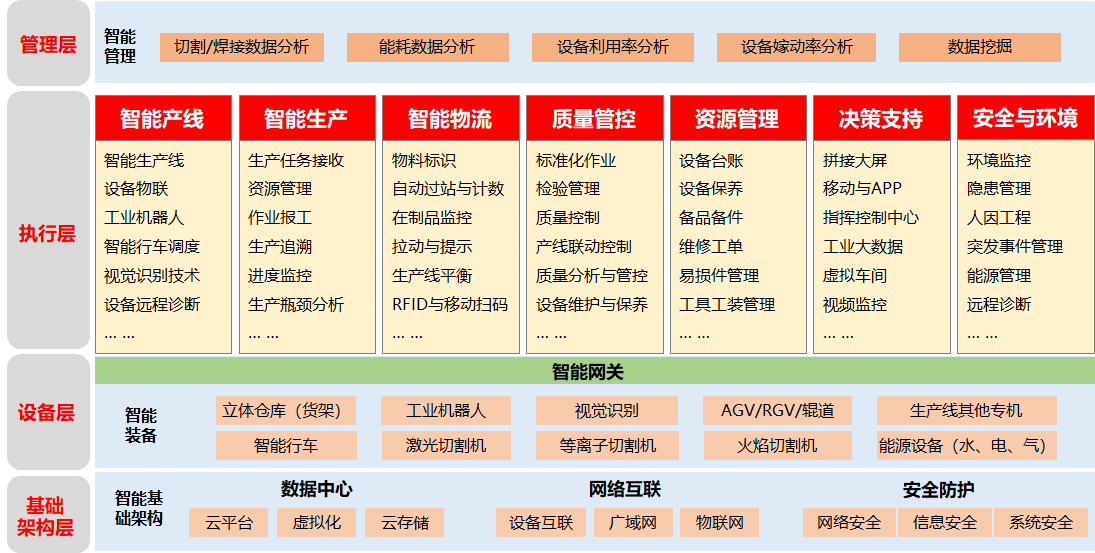

圖：中控系統軟件功能架構

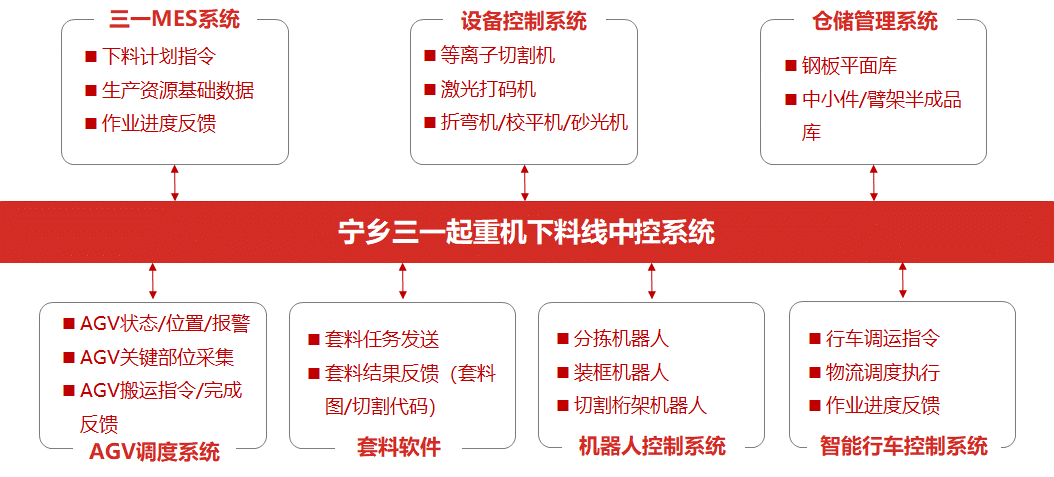

圖：系統集成規劃

? ? ? ?針對生產任務和設備運營狀態的可視化監控，在中控室的明顯位置布置任務總體狀態及設備總覽的監控界面，中央監控室可視化監控的主要內容主要有：

? ? ? ???生產模擬顯示、各車間一覽圖

? ? ? ???生產設備運行、停止、故障、報警詳細信息

? ? ? ???生產設備參數，運行參數顯示

? ? ? ???生產網絡狀態顯示

? ? ? ???報表，KPI關鍵指標顯示

? ? ? ???生產產量信息顯示

? ? ? ???顯示生產實時視頻監控信息

? ? ? 效益價值

? ? ? ?1）整合生產設備、物流設備以及倉儲設備等生產資源，實現了下料線少人化生產；

? ? ? ?2）實現了下料線中關鍵設備的運行狀況監控，對關鍵設備進行合理的調度，確保生產線的高效率運轉；

? ? ? ?3）以電腦調度替代人工調度，減低勞動強度，提高調度效率，減少人工失誤，同時保留人工調度功能，在異常情況下可進行人工調度，確保生產順利進行；

? ? ? ?4）實時全面監控設備運行狀態和生產數據，自動匯總統計車間所需數據，量化管理，為上層MES系統提供數據支撐；

? ? ? ?5）實現統一的條碼機制，包括鋼板原材料、切割后下料毛坯的物料附碼，以及這些物料在各制造單元間轉運的自動掃碼和識別；

? ? ? ?6）與單元外的物流系統進行信息交互，通過RFID、進出站到位信號等完成單元內、外的物料交換；

? ? ? ?7）實現生產信息追溯，包括生產過程中每道工位的人、機、料、法、環等信息，以及相關的產品條碼關聯、質量過程記錄等。
