? ? ? 項目概況

? ? ? ?成都動車段牽引電機檢修線項目位于成都動車段轉向架檢修庫，占地尺寸約為205m*12m，面積約為2460㎡，用于適配CRH2A、CRH380A、CRH3A、CR400AF及CR300AF型動車組牽引電機的三、四級修的檢修任務。

? ? ? 項目背景

? ? ? ?為實現牽引電機的高水平自動化智能檢修，對原檢修線（軟件系統及設備）進行升級。滿足動車組牽引電機各檢修工藝的物流轉運要求。并搭建信息化管理支持平臺，實現對動車組牽引電機檢修業務過程的管理和控制。

? ? ? 建設內容

? ? ? ?電機檢修線按功能作用劃分為清洗區、電機拆解區、吹風除塵區、定子配件檢修區、轉子檢修區、軸壓區、總裝區、電機實驗區、表面處理區以及收尾區。根據定子、轉子及端蓋輔件等部件不同的檢修工藝，合理規劃?rùn)z修路徑，最終整線物流流向自東向西一字流排布，整體采用輸送線+AGV組合形式進行輸送，電機檢修線采用順序檢修的方式進行；常用輔件、替換件等均在各個區域內的線邊貨架進行暫存，便于人工操作作業。

?

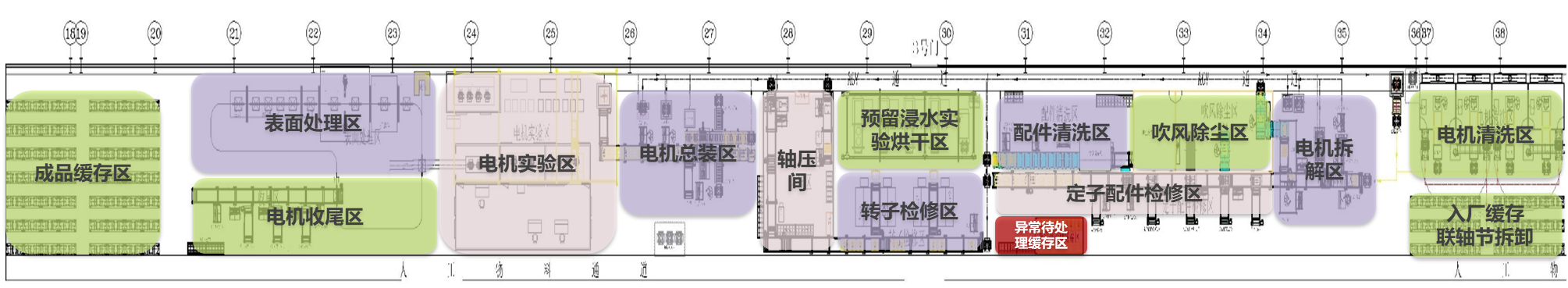

圖：檢修線整體布局規劃

? ? ? ?電機檢修管理平臺以生產管理為主線業務，工藝指導、設備及工具控制、物料識別等為業務外圍支撐，主要模塊包括計劃管理、生產管理、質檢管理、設備管理等，各業務功能點通過網絡串聯到一起，實現生產統一調度和數據集中管理。

?

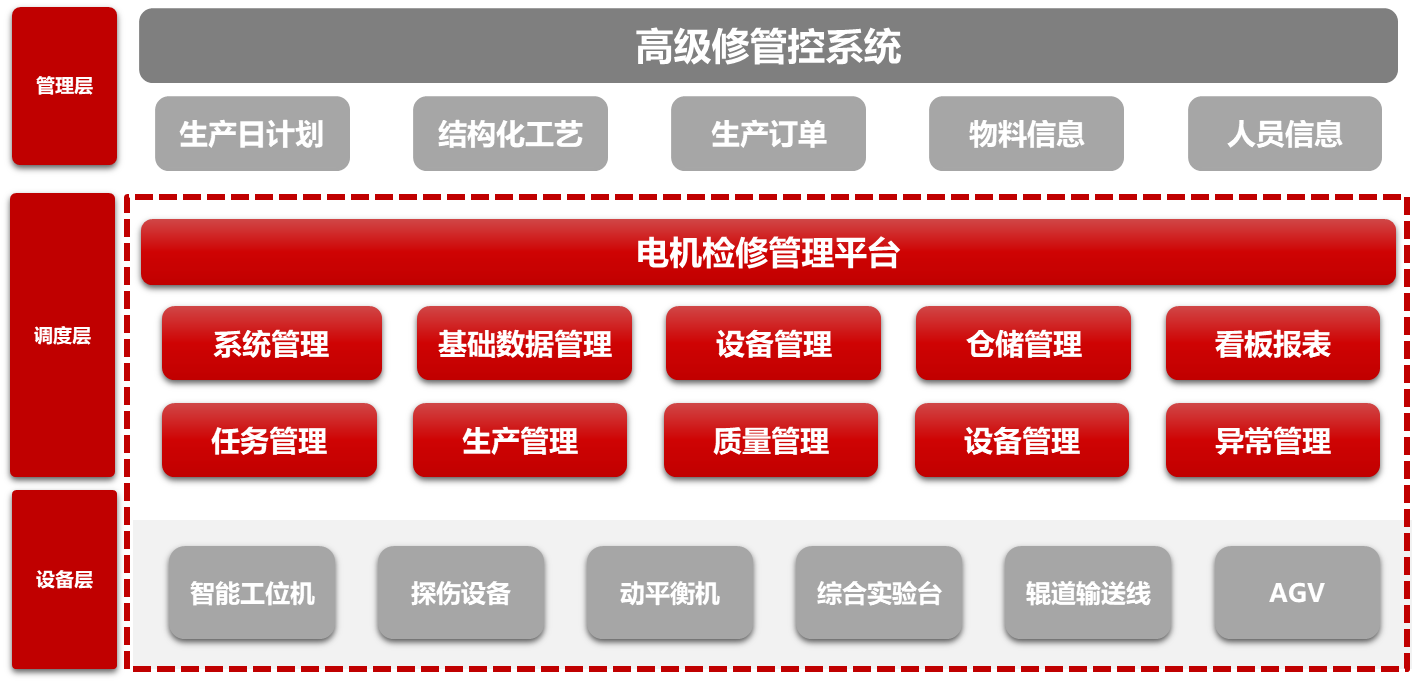

圖：信息化總體架構

?

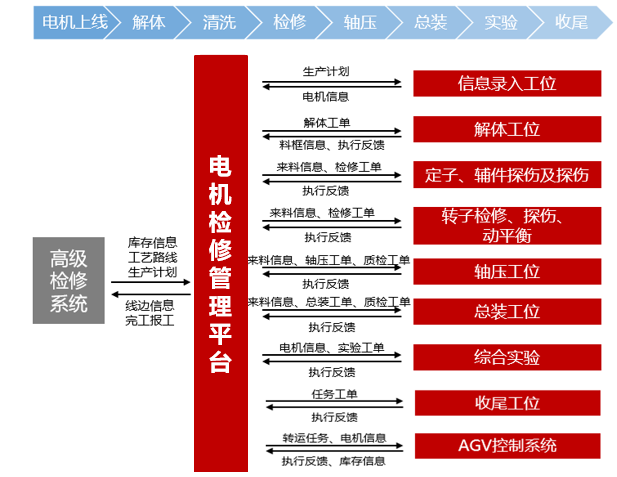

圖：平臺業務規劃

? ? ? 效益價值

? ? ? ?通過自動化的物流轉運提高檢修效率，減輕檢修人員勞動強度。通過建立可視化智能檢修信息管理系統，實現牽引電機檢修全過程全要素的可視化智能管控，提升質量安全把控。
