? ? ? 企業簡介

? ? ? ?三一重起系三一重工核心企業，主要從事高端、中大噸位輪式、履帶式、隨車、塔式起重機系列產品的研發、制造和銷售。目前，生產基地包括三一寧鄉和三一湖州兩大產業園，擁有汽車起重機、全地面起重機、越野起重機、特種起重機、履帶起重機、隨車起重機、塔式起重機七大系列產品。三一重起系列產品自投放市場以來，以其先進技術、制作精良、實用可靠和行業服務贏得了廣大用戶的信賴。其中，三一重起履帶起重機從神州第一吊SCC4000到亞洲第一吊SCC9000，再到全球第一吊SCC36000A，是行業內第一家成功實現履帶起重機超起功能的企業，作為履帶起重機械不斷引領行業科技進步和產品升級換代。

? ? ? ?寧鄉產業園位于長沙寧鄉市高新技術開發區金洲大道西168號，為輪式起重機、塔式起重機的研發制造基地，產品包括：8-110噸汽車起重機、120-1600噸全地面起重機、6-16噸塔式起重機。

? ? ? 項目背景

? ? ? ?FMS柔性自動化產線項目，為三一重工重起事業部下屬閥體工廠機加工車間，本項目提供三條臥式加工中心柔性自動化產線及相關IT系統，打造三一集團智能制造示范車間。

? ? ? ?閥門是起重機關鍵零部件，主要加工路線為：臥加→去毛刺→打標→檢驗→平磨→高壓清洗→超聲清洗，本項目重點關注閥體在臥加單元的精密制造，柔性加工生產線改建后將改變?cè)械纳a(chǎn)模式，改為采用柔性加工機床、上下料機器人、底座緩沖庫、物流輸送小車等設備進行協同生產。

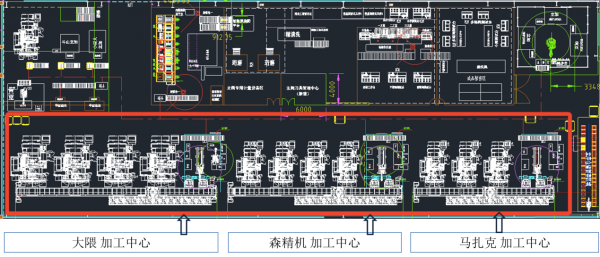

圖：改造后的柔性加工生產線

? ? ? ?通過柔性生產線IT系統（FMS系統）的建設，實現生產計劃和物流指令的上傳下達，實現毛坯件自動配盤、裝框、上夾具、加工過程零件機器人換面、設備間加工任務自動調度等功能，提高加工過程的柔性化和自動化，減少設備停機待料時間。

?

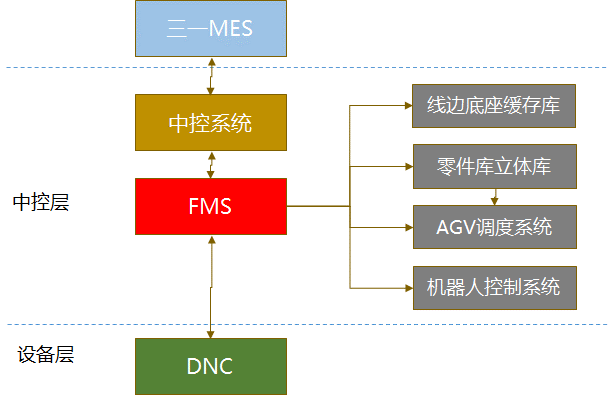

圖：FMS與上下層軟件系統的關系

? ? ? 建設內容

? ? ? ?本項目采用前推后拉式的生產管理模式，具體為：FMS系統按生產任務順序組織備料，以備料底座的形式存放于線邊底座緩沖庫中，等待機床叫料。加工機床空閑時對FMS系統進行叫料，F(xiàn)MS驅動底座緩沖庫對叫料進行響應。通過這種方式，在保證機床最大化利用的前提下，實現調度過程的簡潔化。

?

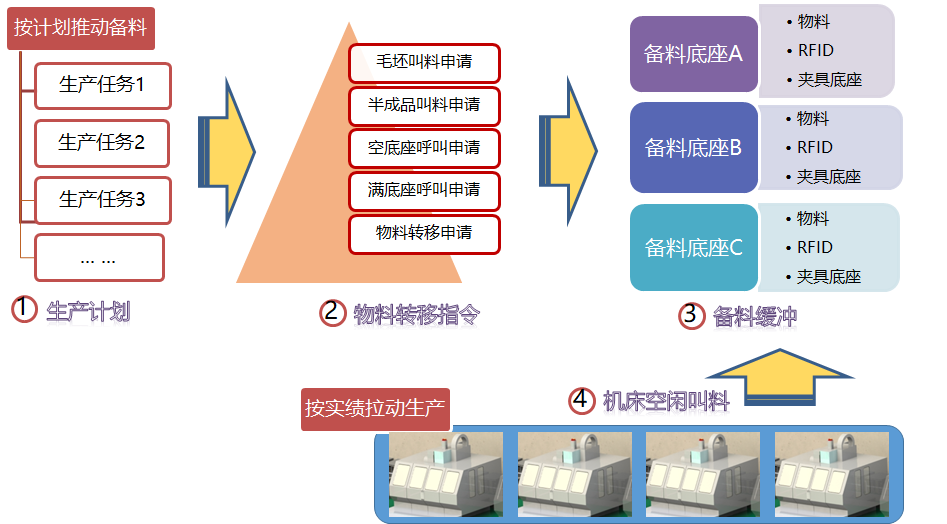

圖：前推后拉式的生產管理

?

圖：生產計劃與生產備料主要業務過程

? ? ? ?1）FMS系統在生產任務調度后形成加工任務隊列，每個加工任務指向一個物料毛坯，從而形成物料需求計劃，并傳遞到零件立體庫WMS系統申請要料；

? ? ? ?2）零件立體庫執行取料動作，將料盒放置于出料口，觸發到位信號，并驅動AGV小車執行取料。

? ? ? ?3）AGV小車托運料盒放置于緩沖接駁臺后通知分揀機器人；

? ? ? ?4）分揀機器人將料盒中的物料抓取到緩沖區后，通知AGV進行空料盒回收；

? ? ? ?5）分揀機器人通知底座緩沖庫WMS系統準備空底座；

? ? ? ?6）底座緩沖庫完成空夾具出庫至工裝轉臺，F(xiàn)MS系統通過工裝轉臺上的RFID讀卡器，按照生產任務調度的結果，將物料號、物料加工面等信息寫入夾具底座上的RFID卡片；

? ? ? ?7）分揀機器人，讀取RFID卡片，按照要求完成物料毛坯的夾持、擰緊；

? ? ? ?8）完成物料毛坯的裝夾后，夾具底座、零件毛坯整體入底座緩沖庫。

?

圖：生產執行主業務流程

? ? ? ?1）機床控制系統（或DNC系統）空閑時，向FMS系統發起叫料，WMS系統驅動底座緩沖庫RGV進行響應；

? ? ? ?2）底座緩沖庫將備料件（底座+夾具+物料）出庫后，RGV將備料件輸送到對應的加工機床；

? ? ? ?3）FMS系統將夾具底座上夾持的物料及加工面信息傳遞給DNC系統，由DNC系統生成機床加工代碼，并推送到設備上；

? ? ? ?4）機床加工過程由數控系統控制，F(xiàn)MS系統采集運行狀態和參數，同時監控刀具使用壽命；

? ? ? ?5）機床加工完成后，通知FMS系統，F(xiàn)MS系統驅動底座緩沖庫RGV完成半成品的轉移（至工裝轉臺）；

? ? ? ?6）半成品在圓盤上進行RFID識別，再根據調度的結果再次寫卡，確定后道加工工序（物料及加工面）。如果無后道工序，卸料后緩沖庫進行空底座回收。

? ? ? 效益價值

? ? ? ?通過構建統一完整的柔性制造單元控制系統，借助自動化和智能化技術手段，提供生產過程透明化管理的有效途徑，滿足企業對生產過程實時監控與全面追溯需求；實現生產車間制造柔性化、生產過程透明化，持續的改善生產管理過程。

? ? ? ?透明制造：通過實時數據采集，結合FMS系統的可視化功能，及時掌控生產過程、產品質量、物料流轉、設備運行狀態。

? ? ? ?敏捷制造：掌控所有的生產資源，包括設備、物料信息等，能快速應對生產現場緊急狀況，對生產作業計劃、物流等進行調整并合理調度保證生產順利進行。

? ? ? ?集成制造：實現與各業務系統的互聯互通，保證數據的及時性、一致性和完整性，提高工作效率，避免數據孤島。
